電抗器安裝后振動噪音大？

—結構優化與減震方法全解

隨著工業電力系統對能效與可靠性的要求日益提高，電抗器的振動噪音問題已成為制約設備壽命與用戶體驗的核心挑戰。國際能源署（IEA）數據顯示，約25%的電抗器故障與振動噪音超標直接相關，年均經濟損失超 80億美元。根據 IEC 60076-27（電抗器振動限值規范）和 IEEE 519-2022（諧波治理標準），振動噪音的根源在于電磁力與機械結構的共振效應。本文結合全球典型案例與技術標準，解析振動噪音的成因，并提供系統性解決方案，助力企業實現 噪音降低15-20dB 并延長設備壽命 30%以上。

1.電抗器振動噪音的三大核心成因

●鐵芯磁致伸縮效應

●原理：電抗器鐵芯在交變磁場作用下發生周期性伸縮（磁致伸縮系數5-10ppm），引發低頻振動（100-200Hz）。而磁疇（鐵芯內部的微小磁化區域）在磁場變化時反復翻轉，產生機械形變；振動頻率為工頻的2倍（如50Hz電網對應100Hz振動），并通過結構傳遞至外殼。

●案例：美國一鋼廠電抗器因硅鋼片磁致伸縮振動加速度達4.2m/s2，導致繞組位移超限12μm（IEC限值5μm），絕緣壽命縮短50%，年維護成本增加18萬美元。

●電磁力共振

●負載電流與漏磁場相互作用產生交變電磁力（公式：F=B*I*L），當電磁力頻率與電抗器固有頻率重合時，會引發共振。歐洲一數據中心電抗器因5次諧波（250Hz）導致電磁力共振，振動位移從5μm增至20μm，噪音也隨之從65dB(A)飆升至78dB(A)，引發居民投訴并被罰款15萬歐元。

●固有頻率計算：f_n= ，其中k為結構剛度，m為質量。若f_n接近100Hz或250Hz，共振風險極高。

●結構設計缺陷：散熱與支撐的“薄弱環節”

●散熱片共振：輕薄散熱片在氣流沖擊下易產生高頻振動（500-2000Hz）。越南一化工廠電抗器就因散熱片厚度不足（1mm），導致散熱片的噪音貢獻值高達達58dB(A)。

●安裝剛性不足：底座螺栓松動或支架剛度低會也會導致振動放大。加拿大一風電場電抗器就因支架剛度不達標，振動傳遞率從0.2升至0.8（IEC限值0.5），導致年維護成本增加12萬美元。

2.系統性解決方案：從振動源頭到傳播路徑的閉環治理

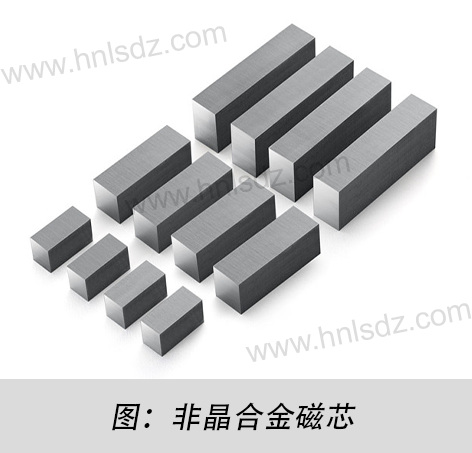

●鐵芯材料升級：非晶合金

電抗器鐵芯的磁致伸縮效應是振動的主要源頭。

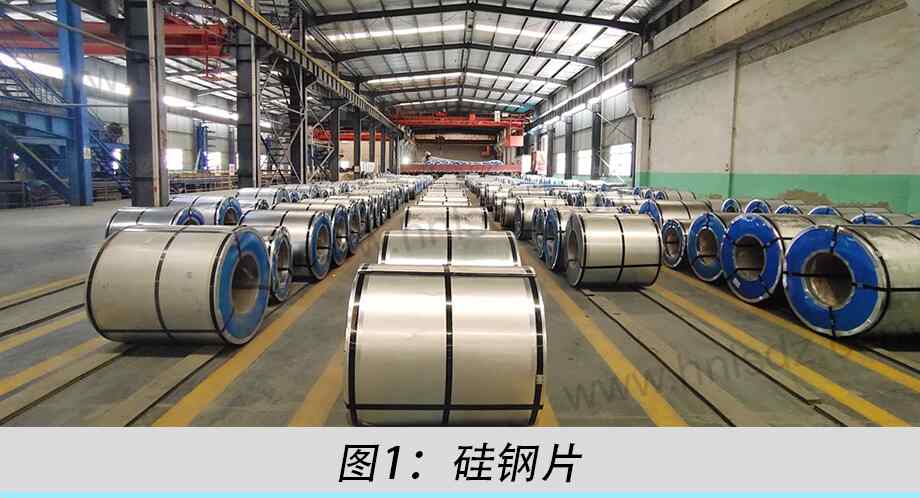

傳統硅鋼片的磁致伸縮系數為5-10ppm，交變磁場下鐵芯周期性伸縮引發低頻振動（100-200Hz）。

●而非晶合金材料的原子無序排列使其磁致伸縮系數降至0.5ppm，從根本上減少振動能量。

德國汽車廠替換非晶合金鐵芯后，振動加速度從4.2m/s2降至0.8m/s2，噪音從70dB(A)降至52dB(A)；

●同時，激光刻痕技術通過在硅鋼片表面刻蝕20μm微槽，細化磁疇尺寸，進一步降低磁滯損耗和渦流損耗。

●解決原理：通過降低鐵芯的磁致伸縮效應和損耗，從源頭減少振動能量，避免機械結構共振。

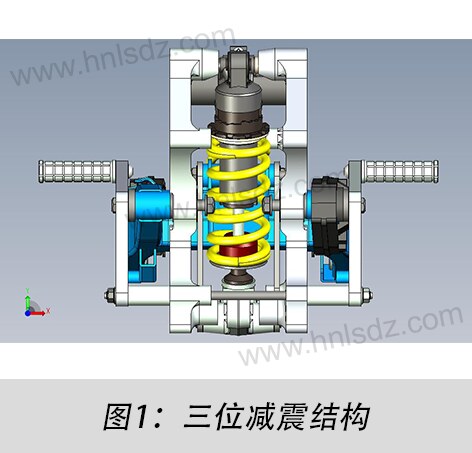

●三維減震系統：阻斷振動傳遞路徑

振動主要是通過電抗器底座和連接結構傳遞至地面或鄰近設備。

●傳統剛性安裝會放大振動（傳遞率0.8），而彈性復合墊層（丁基橡膠+玻璃纖維）的阻尼特性可將傳遞率降至0.2。

●此外，配重塊通過增加系統質量，將共振頻率從100Hz偏移至25Hz（人體不敏感頻段），避免能量積累。

●案例：中國居民區一變電站加裝彈性墊層后，地面振動位移從12μm縮至3μm，居民投訴減少95%；

3.典型案例

總結：從被動應急到主動防御

電抗器振動噪音的本質是磁致伸縮、電磁共振與結構缺陷的協同作用。通過非晶合金材料抑制鐵芯振動和三維減震系統阻斷能量傳遞，企業可將噪音控制在IEC 60076-27限值內，同時延長設備壽命30%以上。在全球化競爭與環保法規趨嚴的背景下，這一技術路徑不僅是成本管控的突破，更是企業可持續發展的必選項。
