電抗器磁芯材料如何選型？

—硅鋼、鐵氧體、非晶合金大匯總

在電力系統、新能源逆變器及工業變頻設備中，“電抗器磁芯材料選型”是影響設備效率、體積與成本的核心決策。根據IEEE 389標準研究，磁芯材料的選擇直接決定電抗器損耗的40%-60%。本文基于IEC 60404、ASTM A927等國際標準，系統解析硅鋼、鐵氧體與非晶合金的磁學特性差異，并提供全球工程選型指南。

1.磁芯材料的關鍵性能參數與選型邏輯

● 核心性能指標解析

磁芯材料的核心參數直接決定了電抗器的體積、效率與溫升特性：

（1）飽和磁密（）：
物理意義：材料能承受的最大磁通密度（單位：  特斯拉，T）。
對設計的影響：越高，相同電感量下所需磁 芯體積越?。ü剑?/span>）。例如，從1.5T提升至2.0T，體積可縮小25%。

（2）磁導率（）：
物理意義：材料導磁能力，決定電感量（公式： ，其中為匝數，為截面積，為磁路長度）。
對設計的影響：高磁導率允許減少線圈匝數，降低銅損和成本。

（3）損耗密度（）：
物理意義：單位體積的磁滯與渦流損耗（公式：，、、為材料常數）。
對設計的影響：損耗密度越低，電抗器效率越高，溫升越可控（IEC 60076-14要求溫升≤65K）。

● 選型因果關系模型（表格）

2.硅鋼：高功率密度與成本效益之選

● 材料特性與優勢

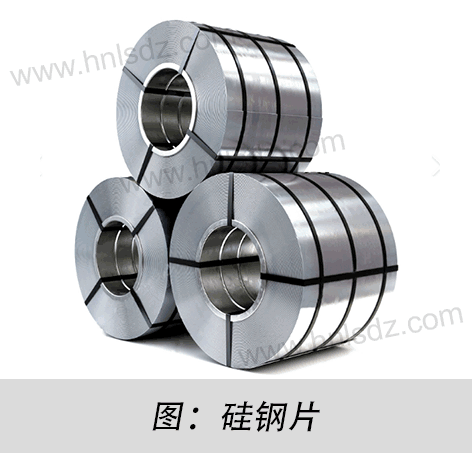

（1）高飽和磁密（）：硅鋼通過添加2%-3.5%的硅元素，形成高電阻率結構（），降低渦流損耗（）。

（2）晶粒取向（GO）技術：軋制與退火工藝使晶粒沿軋向排列，磁導率提升至，適用于工頻大電流場景。

(3)損耗公式：

示例：50Hz、1.5T工況下，損耗為1.5×501·?×1.52≈2.3W/kg。

● 優點與局限性

三、鐵氧體：高頻低損耗的解決方案

● 材料特性與優勢

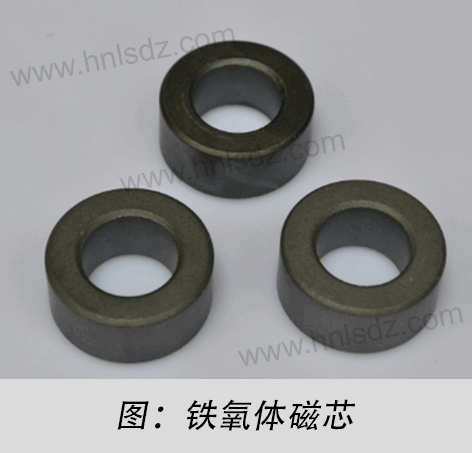

(1)高頻低損耗：錳鋅鐵氧體（-MnO-ZnO）電阻率高達，渦流損耗可忽略（）。

(2)高磁導率（）：微觀晶界結構優化，適用于高頻電感設計（如開關電源）。

(3)損耗公式：

示例：100kHz、0.2T工況下，損耗為5e-6×(1e5)^2×0.23=8W/m3。

● 優點與局限性

四、非晶合金：超低損耗與環保優勢

● 材料特性與優勢

(1)超低磁滯損耗：非晶合金原子無序排列（無晶 界），磁疇翻轉阻力降低70%，損耗密度僅為硅鋼的1/5（）。

(2)環保特性：制造過程能耗比硅鋼低80%（ASTM  A927生命周期評估）。

(3)損耗公式：

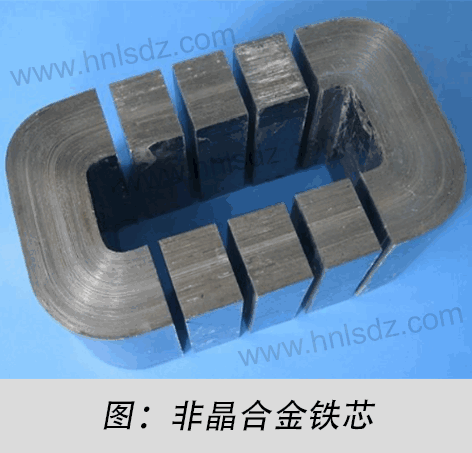

示例：50Hz、1.5T工況下，損耗為0.3×501·?× 1.51·?≈0.4W/kg。

● 優點與局限性

結語

硅鋼、鐵氧體與非晶合金的選型需綜合評估頻率、功率密度與全生命周期成本（TCO）。非晶合金在工頻節能場景優勢顯著，而鐵氧體是高頻應用的唯一可行選擇。如需獲取符合IEC/IEEE/EN標準的定制化方案，請聯系我們的國際技術團隊，提供從磁芯仿真到樣機測試的全流程服務。
