高頻電抗器趨膚效應如何破? —利茲線編織與多層繞組設計解析
Time: 2025-09-08 Hits:

高頻電抗器趨膚效應如何破?

—利茲線編織與多層繞組設計解析

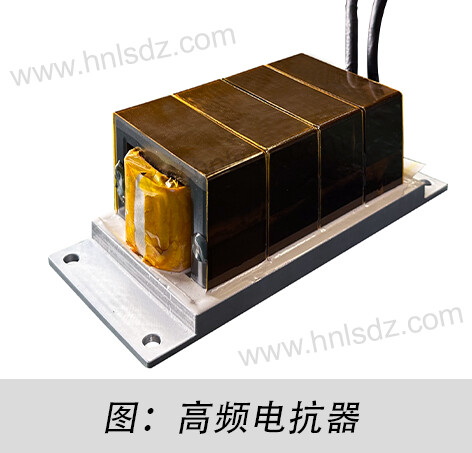

在開關電源、新能源逆變器、變頻驅動等高頻電力電子系統中,高頻電抗器是實現高效能量轉換的核心磁件。然而,隨著工作頻率升至kHz甚至MHz級,一個頑固的物理現象——趨膚效應(Skin Effect)——會急劇增加繞組的交流損耗,導致器件溫升過高、效率下降,甚至引發磁芯飽和失效。據統計,在100kHz工況下,趨膚效應可使導體有效電阻達到直流電阻的5倍以上,損耗占比超系統總損耗30%。

如何攻克趨膚效應?本文將深入解析兩大核心解決方案:利茲線(Litz Wire)精密編織與多層并聯繞組設計,揭示其背后的電磁學原理及工程實踐。



1. 趨膚效應:高頻損耗的“隱形殺手”


問題本質(因):
當導體通過交流電流時,變化的電流會在導體內部產生變化的磁場,該磁場又感應出渦流(Eddy Current)。根據楞次定律(Lenz’s Law),渦流的方向總是阻礙原電流的變化,導致導體截面的電流密度分布不均:電流被“推向”導體表面,而中心區域電流密度顯著降低。這種現象即趨膚效應。

趨膚深度(δ) 定義了電流密度降至表面值37%的深度,計算公式為:

δ = √(ρ / (π * f * μ))

其中:

1)δ:趨膚深度 (m)

2)ρ:導體電阻率 (Ω·m),銅材≈1.68×10??

3)f:工作頻率 (Hz)

4)μ:導體磁導率 (H/m),銅≈μ?=4π×10??


例如:
銅導線在100kHz時,δ≈0.21mm;1MHz時,δ≈0.066mm。這意味著:

1)若導線直徑>2δ(100kHz時為0.42mm),中心區域利用率極低,等效交流電阻(Rac)劇增。

2)傳統實心圓線在高頻下Rac/Rdc(交流直流電阻比)急劇上升,造成渦流損耗主導的銅損。


嚴重后果(果):

1)效率暴跌:損耗∝I2Rac,溫升ΔT∝損耗

2)局部過熱:導線內外溫差可達30°C+,加速絕緣老化

3)設計瓶頸:為控制溫升被迫降低電流密度,導致磁件體積增大


4)趨膚效應本質是電磁場對導體的“排擠作用”,破局關鍵在于重構導體內部的電磁場分布。





2. 利茲線:以空間換效率的電磁場重構


解決方案原理(措施):
利茲線(Litz Wire) 由數百至數千根相互絕緣的極細導線(直徑<2δ) 按特定規則絞合編織而成。其破局趨膚效應的核心在于兩點:

1)細絲化分割:
將大截面導體分割為N根獨立絕緣細絲(直徑d≤δ)。每根細絲截面尺寸小于趨膚深度,電流可在其整個截面均勻分布,避免內部渦流損耗。此時單根細絲的Rac≈Rdc。

2)周期性換位編織:
各細絲在絞合過程中沿軸線方向周期性交換空間位置(如編織角θ=15°~25°)。確保每根細絲在長度方向上均勻暴露于高/低磁場區域,消除因位置固定導致的環流損耗(Proximity Effect)。


性能提升(果):

1)Rac/Rdc趨近于1:理想編織下,利茲線在目標頻段內交流電阻≈直流電阻

2)損耗降低40~70%:相比同截面積實心線,高頻渦流損耗大幅削減

3)溫度分布均勻:細絲間溫差<5°C,延長絕緣壽命


利茲線選型關鍵參數表

參數

優化目標

工程約束

單絲直徑 (d)

d ≤ δ (目標頻率下趨膚深度)

過細導致加工難/成本高

絞合節距 (p)

p ≤ 10d (抑制環流效應)

節距過小降低柔韌性

編織層數

≥3層 (確保充分換位)

層數增加抬升成本

絕緣層厚度

2~5μm (聚氨酯/AIW)

過厚降低填充系數

示例:設計500kHz/50A電抗器,δ≈0.094mm → 選d=0.08mm利茲線(約2000股),編織角θ=20°,實測Rac/Rdc=1.15(實心線理論值>5)。





3. 多層并聯繞組:磁場干涉的主動調控

解決方案原理(措施):
當利茲線成本過高或空間受限時(如平面變壓器),多層并聯繞組成為優化方案。其通過精準控制各層繞組厚度與間距,利用相鄰層渦流的相位抵消效應降低損耗:

1)層厚≤δ原則:
每層導體厚度控制在δ以內,確保層內電流分布均勻(類似利茲線的細絲化)。

2)反向電流干涉:
相鄰層通以同向電流(均為輸入或輸出)。根據安培環路定律,層間磁場方向相反,感應出的渦流方向相反,部分渦流相互抵消(見下圖):

 ∮B·dl = μ?I_enclosed

相鄰層反向磁場削弱凈磁場強度,降低渦流幅值。


繞組結構優化關鍵:

1)層間距優化:過小增大電容,過大減弱抵消效應 → 推薦間距≈層厚

2)端部交叉換位:層間連接點交叉布線,均衡各層阻抗

3)磁芯窗口利用:優先寬而扁的窗口,增加并聯層數


性能提升(果):

1)渦流損耗降低30~50%:相比無優化多層繞組

2)兼容PCB工藝:適用于平面磁件批量制造

3)成本顯著低于利茲線:節約30%+導體成本




4. 技術方案對比與選型指南



方案

利茲線 (Litz Wire)

多層并聯繞組

核心原理

細絲絕緣分割 + 空間換位

層厚控制 + 反向渦流抵消

最佳頻段

10kHz ~ 2MHz

50kHz ~ 500kHz

損耗抑制率

40~70% (vs.實心線)

30~50% (vs.非優化繞組)

工藝復雜度

(精密絞合/絕緣)

(需層間絕緣與端部處理)

成本因素

(材料與制造占比30~50%)

(與標準繞組相當)

適用場景

大電流/高頻/極端效率需求

平面磁件/中頻/成本敏感型設計

標準參考

IEC 60317-0-1 (利茲線通用規范)

IPC-2221 (PCB繞組間距設計)



注:在>1MHz超高頻領域,需結合箔式繞組+納米晶磁芯進一步優化(δ<0.05mm)。



結論:破局趨膚效應需協同電磁設計與精密制造

高頻電抗器的趨膚效應本質是電磁場分布失衡導致的能量耗散。利茲線通過導體微觀分割與空間換位重構電流路徑,實現10kHz~2MHz頻段最優損耗抑制;多層并聯繞組則借助層間渦流干涉效應,為50kHz~500kHz平面磁件提供高性價比解決方案。兩者均需精確遵循趨膚深度(δ)的物理約束,并結合IEC/IPC等國際標準進行工藝管控。選擇何種方案取決于頻率、電流、成本及空間的三維博弈—唯有深度理解電磁場與導體的互斥規律,才能在效率與密度的平衡中贏得高頻之戰。導體之殤,破于場;能效之巔,成于設計。
