溫升過高融化變壓器絕緣材料？

—溫升參數全知講解

作為變壓器運營的關鍵參數，溫升直接影響設備的安全運行和使用壽命。本文將全面解析變壓器溫升的核心概念、影響因素、國際標準及優化措施，幫助您深入理解這一關鍵參數，避免因溫升過高導致的絕緣材料熔毀等嚴重事故。

1.變壓器溫升的基本概念與重要性

變壓器溫升(Temperature Rise)是指變壓器在額定負載下運行達到熱穩定狀態時，其內部溫度與環境溫度的差值。這一參數之所以關鍵，是因為它直接決定了絕緣材料的老化速度和變壓器的使用壽命。

當溫升超過設計限值時，每增加8-10°C，絕緣材料的老化速度就會加倍，這一現象由Arrhenius反應速率理論決定，可用公式表示為：

老化速率 = A×e^(-Ea/RT)

其中：

·A為指前因子

·Ea為活化能(J/mol)

·R為理想氣體常數(8.314 J/mol·K)

·T為絕對溫度(K)

表1：溫升等級數據表

2.溫升過高的主要原因分析

● 負載電流超出設計容量

歐姆定律(I=V/R)表明，電流通過導體時會產生熱量，其發熱量遵循焦耳定律Q=I2Rt。當變壓器負載超過額定容量時，繞組電阻產生的熱量呈平方倍增長。例如，負載率從100%增加到120%，發熱量將增加44%。這種過載情況會導致熱量積累速度超過散熱能力，使溫升迅速超過設計限值。

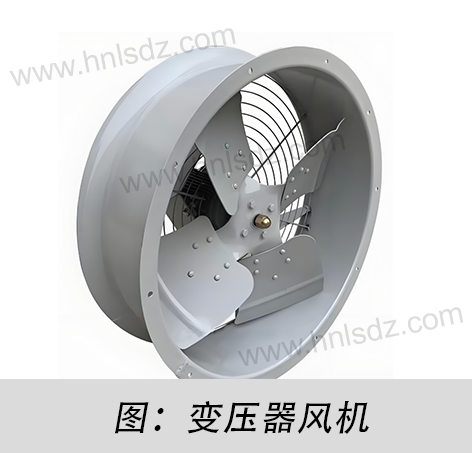

● 冷卻系統效率下降

變壓器冷卻效率遵循牛頓冷卻定律：q=hAΔT，其中q為散熱量，h為傳熱系數，A為散熱面積，ΔT為溫差。當散熱器堵塞、冷卻油循環不暢或風扇故障時，傳熱系數h顯著降低。實踐數據顯示，散熱器表面灰塵積累厚度達1mm時，散熱效率可能下降20-30%。

● 環境溫度過高

根據IEC 60076-7規定，變壓器額定容量基于環境溫度不超過40°C設計。當安裝場所通風不良或環境溫度過高時，ΔT(溫差)減小，導致散熱驅動力不足。例如，環境溫度從30°C升至45°C時，相同負載下的繞組溫升可能增加15-20°C。

● 絕緣材料劣化

絕緣材料的導熱系數(λ)隨老化程度增加而降低。新油紙絕緣系統的λ值約為0.15-0.18 W/(m·K)，而嚴重老化后可能降至0.10 W/(m·K)以下。這種劣化會形成局部熱點，引發惡性循環：溫度升高→絕緣劣化加速→導熱能力進一步下降→溫度繼續升高。

3.溫升過高的后果與風險評估

● 絕緣材料熔毀機制

當溫度超過絕緣材料的玻璃化轉變溫度(Tg)時，高分子鏈段開始運動，材料逐漸失去機械強度。以常見的Nomex絕緣紙為例，其Tg約為220°C，達到此溫度后抗張強度會迅速下降。IEEE調查顯示，約38%的變壓器故障與絕緣熱老化直接相關。

● 介質損耗增加

絕緣材料的介質損耗因數(tanδ)與溫度呈指數關系：tanδ=tanδ0×e^(αT)，其中α為材料常數。高溫下tanδ增大導致更多電能轉化為熱能，形成正反饋循環。實測數據表明，A級絕緣材料在105°C時的tanδ比70°C時高3-5倍。

● 氣體生成與油質劣化

根據Duval三角分析法，當熱點溫度超過300°C時，絕緣油會大量裂解產生C2H2等故障特征氣體。每升高10°C，油氧化速度約增加一倍，酸值(KOH)上升0.03-0.05 mg/g，導致油紙絕緣系統壽命縮短。

表2：不同溫升水平對變壓器壽命的影響

結論與最佳實踐建議

變壓器溫升管理需要綜合考慮設計、運行和維護多方面因素。建議用戶定期進行紅外檢測和油品分析，保持冷卻系統清潔高效，并建立溫升監測數據庫實現趨勢預警。通過科學的溫升管理，可顯著延長設備壽命并降低故障風險。如需專業支持，我們的技術團隊可提供定制化解決方案。
