激光焊、錫焊、冷壓接哪個(gè)更可靠？

—繞組線材焊接工藝對(duì)比

在變壓器和電抗器制造中，焊接工藝的選擇直接影響設(shè)備效率、壽命和故障率。激光焊、錫焊、冷壓接三種工藝在導(dǎo)電性、機(jī)械強(qiáng)度和熱穩(wěn)定性上存在顯著差異，而每種方法潛在的失效風(fēng)險(xiǎn)更需謹(jǐn)慎評(píng)估。例如，激光焊的熱影響區(qū)可能導(dǎo)致高頻電流分布不均，錫焊的低溫熔融特性在過(guò)載時(shí)易引發(fā)二次短路，冷壓接的微空隙則會(huì)長(zhǎng)期增大接觸電阻。本文將結(jié)合國(guó)際標(biāo)準(zhǔn)（IEC 60076、IEEE C57.12.00），對(duì)比這些工藝的核心指標(biāo)及失效后果，為高可靠性應(yīng)用提供選型依據(jù)。

1. 導(dǎo)電性對(duì)比

● 激光焊

激光焊的冶金結(jié)合使其導(dǎo)電性接近母材，但熱影響區(qū)（HAZ）的晶粒粗化可能導(dǎo)致局部電阻率升高。在高頻 變壓器中，這種微觀不均勻性會(huì)加劇趨膚效應(yīng)，引發(fā)局部過(guò)熱并加速絕緣材料碳化。例如，某研究顯示（IEEE Transactions on Power Delivery），HAZ區(qū)域的電阻波動(dòng)可使高頻損耗增加5%-8%。

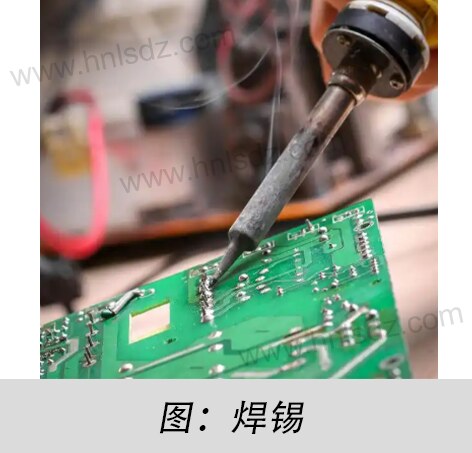

● 錫焊

錫焊依賴焊料合金，其固有電阻率約為銅的6倍。更嚴(yán)重的是，焊料氧化和熱疲勞裂紋會(huì)隨時(shí)間推移持續(xù)增大接觸電阻。某案例中（EPRI報(bào)告），油浸式變壓器的錫焊接頭因長(zhǎng)期運(yùn)行溫度達(dá)120°C，焊料蠕變導(dǎo)致接觸電阻三年內(nèi)上升30%，最終引發(fā)繞組過(guò)熱燒毀。

● 冷壓接

冷壓接的機(jī)械壓縮雖無(wú)熱損傷，但微空隙（micro-voids）在電流作用下可能產(chǎn)生微電弧，長(zhǎng)期氧化會(huì)使接觸電阻緩慢上升。NASA研究指出，未鍍銀的冷壓接頭在太空極端溫差下，電阻十年內(nèi)可增長(zhǎng)15%-20%。

表1：導(dǎo)電性及長(zhǎng)期風(fēng)險(xiǎn)對(duì)比

2.機(jī)械強(qiáng)度對(duì)比

● 激光焊

盡管激光焊縫強(qiáng)度可達(dá)母材90%，但殘余應(yīng)力和HAZ脆化會(huì)顯著降低疲勞壽命。某風(fēng)電變壓器案例顯示（Wind Energy Journal），焊接點(diǎn)在長(zhǎng)期振動(dòng)載荷下，疲勞裂紋從HAZ萌生并擴(kuò)展，導(dǎo)致運(yùn)行8年后繞組斷裂。

● 錫焊

錫焊的機(jī)械強(qiáng)度最低（30-50 MPa），熱循環(huán)應(yīng)力易使焊點(diǎn)產(chǎn)生裂紋。汽車電抗器行業(yè)數(shù)據(jù)表明，溫度循環(huán)測(cè)試中（-40°C~125°C），錫焊接頭平均2000次循環(huán)后出現(xiàn)開(kāi)裂，而激光焊可耐受5000次以上。

● 冷壓接

冷壓接的強(qiáng)度依賴于壓縮率，但過(guò)壓接（over-crimping）會(huì)切斷導(dǎo)線纖維，反而降低強(qiáng)度。工業(yè)統(tǒng)計(jì)顯示，約12%的現(xiàn)場(chǎng)故障源于壓接模具磨損導(dǎo)致的壓縮力不足（ICEA S-97-682標(biāo)準(zhǔn)）。

3.熱穩(wěn)定性對(duì)比

● 激光焊

激光焊熔點(diǎn)與母材一致（銅1083°C），但快速冷卻的淬火效應(yīng)可能產(chǎn)生硬脆相。某高鐵變壓器故障分析發(fā)現(xiàn)（EN 50329報(bào)告），焊縫硬度過(guò)高導(dǎo)致在短路電磁力作用下發(fā)生脆性斷裂。

● 錫焊

錫焊的致命弱點(diǎn)是低熔點(diǎn)。UL認(rèn)證測(cè)試中，無(wú)鉛焊料（SAC305）在217°C即軟化，當(dāng)變壓器過(guò)載達(dá)150%時(shí)，焊點(diǎn)熔融造成繞組匝間短路。

● 冷壓接

雖然耐高溫，但應(yīng)力松弛會(huì)導(dǎo)致接觸壓力隨時(shí)間下降。ASTM B542測(cè)試表明，銅端子150°C下持續(xù)運(yùn)行1000小時(shí)后，壓接力衰減約18%，需彈性密封件補(bǔ)償。

4. 工藝選擇建議

結(jié)論

綜合對(duì)比激光焊、錫焊和冷壓接三種繞組線材焊接工藝，激光焊在導(dǎo)電性和機(jī)械強(qiáng)度方面表現(xiàn)最優(yōu)，尤其適合高頻、高溫等高可靠性應(yīng)用場(chǎng)景，但需嚴(yán)格控制熱影響區(qū)以防止晶粒粗化和脆化風(fēng)險(xiǎn)；錫焊雖然成本低廉且操作簡(jiǎn)便，但其低熔點(diǎn)特性和易氧化問(wèn)題使其僅適用于低頻、小功率或臨時(shí)維修等非關(guān)鍵場(chǎng)合，且需配合老化監(jiān)測(cè)措施；冷壓接在性價(jià)比和工藝穩(wěn)定性上表現(xiàn)突出，是配電變壓器和電抗器批量生產(chǎn)的理想選擇，但必須通過(guò)鍍銀處理和定期模具校準(zhǔn)來(lái)規(guī)避微空隙氧化和應(yīng)力松弛風(fēng)險(xiǎn)。未來(lái)，隨著技術(shù)進(jìn)步，實(shí)時(shí)電阻監(jiān)測(cè)（IoT傳感器）和激光輔助壓接等復(fù)合工藝有望進(jìn)一步提升焊接可靠性和工藝適應(yīng)性，為變壓器制造提供更優(yōu)解決方案。

長(zhǎng)沙麓山電子，成立于1975年， 公司在變壓器、電抗器行業(yè)歷經(jīng)50多年的追逐與創(chuàng)新，在行業(yè)應(yīng)用領(lǐng)域具有豐富的技術(shù)沉淀與經(jīng)驗(yàn)累積。專業(yè)定制單相控制變壓器、單相隔離變壓器、三相變壓器、控制變壓器，環(huán)形變壓器、R型變壓器、中高頻變壓器、中高頻電感、交流輸入電抗器、交流輸出電抗器、直流電抗器、環(huán)氧澆注變壓器等變壓器設(shè)備，涉及軌道交通、工程機(jī)械、光伏風(fēng)電新能源、醫(yī)療設(shè)備、智能制造、變頻器、水電勵(lì)磁、真空燒結(jié)、煤礦防爆、中央空調(diào)等十大應(yīng)用領(lǐng)域。

通過(guò)自主和合作開(kāi)發(fā)等途徑，對(duì)新技術(shù)、新材料、新工藝研究并運(yùn)用，以高新技術(shù)為特色，不斷優(yōu)化創(chuàng)新，主要技術(shù)能力居國(guó)內(nèi)領(lǐng)先水平。在質(zhì)量管理和質(zhì)量保證方面嚴(yán)格執(zhí)行ISO9001:2015體系標(biāo)準(zhǔn)，部分產(chǎn)品通過(guò)CE、TüV和PSE認(rèn)證。公司產(chǎn)品暢銷全國(guó)各地，并遠(yuǎn)銷日本、歐美等多個(gè)國(guó)家和地區(qū)、深受客戶信賴和贊譽(yù)。

公司本著“強(qiáng)化控制過(guò)程、提升產(chǎn)品品質(zhì)、增強(qiáng)顧客滿意、成就一流企業(yè)”的企業(yè)精神，為客戶提供性能優(yōu)越、質(zhì)量可靠的應(yīng)用方案與產(chǎn)品，并為用戶提供滿意的技術(shù)服務(wù)和優(yōu)質(zhì)的售前、售中、售后服務(wù)。以顧客為關(guān)注焦點(diǎn)，滿足客戶的需求是我們永恒的追求。

（想了解更多變壓器、電抗器消息請(qǐng)點(diǎn)擊m.wdmould.com；如果你想獲得變壓器或者電抗器的定制方案，請(qǐng)聯(lián)系我們：13787087174)
