高頻變壓器的中心抽頭引出有哪些特殊工藝要求？

高頻變壓器在現代電子設備中扮演著關鍵角色，特別是在開關電源、逆變器和射頻電路中。中心抽頭作為高頻變壓器的重要設計特征，其引出工藝直接影響變壓器的性能、效率和可靠性。本文將詳細探討高頻變壓器中心抽頭引出的特殊工藝要求，幫助設計工程師和制造商優化產品性能，同時滿足國際標準和行業最佳實踐。

1.高頻變壓器中心抽頭的基本概念與重要性

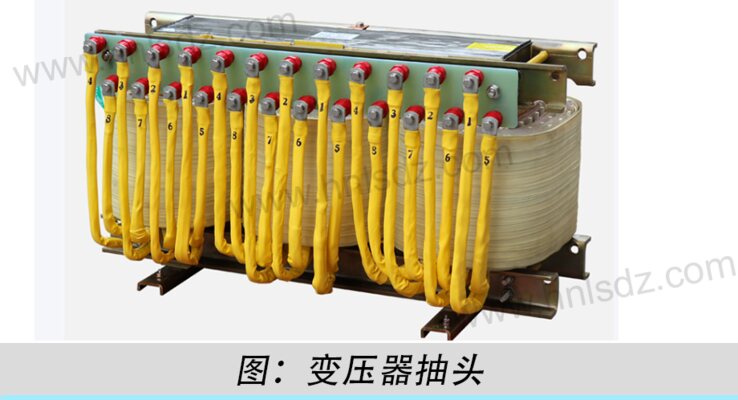

高頻變壓器（High-Frequency Transformer）與工頻變壓器相比，工作頻率通常高于20kHz，有些應用甚至達到MHz級別。中心抽頭（Center Tap）是指在變壓器繞組的中點位置引出的額外接線端，這種設計允許變壓器提供對稱的雙向輸出電壓或實現特定的電路拓撲結構。

在高頻應用場景中，中心抽頭的作用尤為突出。在推挽式轉換器（Push-Pull Converter）中，中心抽頭作為兩個開關管的公共連接點；在全波整流電路中，中心抽頭可以簡化整流二極管配置；在差分信號傳輸中，中心抽頭提供了良好的共模噪聲抑制點。根據IEEE Std C57.110-2018標準，高頻變壓器設計必須考慮趨膚效應（Skin Effect）和鄰近效應（Proximity Effect）帶來的額外損耗，而中心抽頭的合理引出可有效優化這些損耗分布。

2.中心抽頭引出的對稱性控制工藝

對稱性是高頻變壓器中心抽頭最關鍵的工藝要求，它直接影響輸出電壓的平衡度和電路的穩定性。在工藝實現上，對稱性控制包含三個維度：電氣對稱、幾何對稱和熱對稱。

● 電氣對稱：要求中心抽頭兩側的繞組匝數精確相等。對于多層繞組結構，每層應保持相同匝數。以常見的4層次級繞組為例，中心抽頭應位于第2層和第3層之間，確保兩側繞組層數對稱。研究表明，匝數偏差超過0.5%會導致推挽電路中的直流偏置，增加磁芯飽和風險。

● 幾何對稱：涉及繞組物理布局的精確控制。圖1顯示了兩種繞組方式：

表1：中心抽頭繞組對稱性比較

優化繞法中采用"雙線并繞"技術，使用兩根絕緣 導線同時繞制中心抽頭兩側繞組，確保幾何位置完全對稱。這種方法雖然增加了繞制難度，但可將不對稱性控制在0.5%以內，同時使鄰近效應損耗降低達30%。

3.高頻損耗最小化工藝要求

高頻變壓器損耗主要包括繞組損耗（銅損）和磁芯損耗（鐵損），其中中心抽頭引出方式對繞組損耗影響尤為顯著。高頻條件下，趨膚深度δ由公式決定：

δ = √(ρ/πμf)

其中：

? ρ為導體電阻率(Ω·m)

? μ為磁導率(H/m)

? f為工作頻率(Hz)

以銅導體在100kHz為例，趨膚深度僅為0.21mm，這意味著電流主要分布在導線表層。中心抽頭作為電流匯集點，其引出工藝必須考慮以下優化措施：

● 多層交錯連接技術：對于多股利茲線繞組，中心抽頭連接應采用"扇形展開"方式，如圖2所示，確保各股線長度一致，避免部分線股因路徑較長而電流分布不均。實驗數據表明，優化連接可使交流電阻降低15-20%。

● 三維熱路徑設計：中心抽頭作為熱流密集區，引出端應與散熱路徑協調設計。推薦采用"階梯式"熱過渡結構，即從細線徑逐步過渡到粗引出線，避免截面突變引起的局部熱點。依據IEC 61558-2-16標準，溫升測試中中心抽頭區域溫差應控制在5K以內。

● 電磁場均衡工藝：在高頻變壓器中，中心抽頭兩側繞組應保持嚴格的鏡像對稱繞制，即順時針和逆時針繞向交替布置，這樣可以抵消部分漏磁場。根據法拉第電磁感應定律，這種對稱結構產生的感應電動勢方向相反，有助于降低凈漏感值：

Leakage ∝ (N2/h)·(a + b/3)

式中

·N為匝數

·h為繞組高度

·a為繞組間距離

·b為繞組厚度。

對稱繞制可有效減小等效距離a值。

4.絕緣與耐壓的特殊工藝要求

中心抽頭引出區域的絕緣設計面臨獨特挑戰，特別是在高電壓或高海拔應用中。根據UL/IEC 60601-1醫療設備標準，高頻變壓器中心抽頭必須滿足以下特殊絕緣要求：

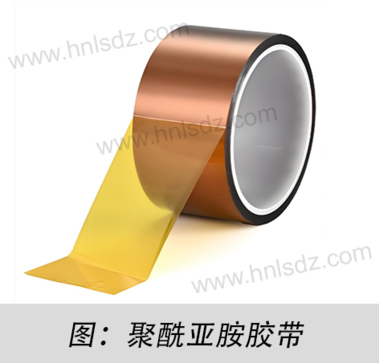

● 多層介質復合絕緣系統：中心抽頭引出線穿越繞組層時，需采用三層絕緣方案：內層為0.05mm聚酰亞胺膠帶，中間層為浸漬環氧樹脂的玻璃纖維布，外層為特氟龍?zhí)坠堋＿@種組合可同時滿足介質強度（>3kV/mm）和柔韌性要求。

● 電勢梯度控制技術：中心抽頭位于繞組中部，其與兩端之間的電勢差呈線性分布。引出結構應采用"錐形過渡"設計（如圖3），使絕緣層厚度隨電壓差增加而梯度增加，避免電場集中。根據Paschen定律，氣體放電電壓Vb與pd（氣壓×間距）乘積的關系為：

Vb = B·pd / ln(A·pd) - ln[ln(1+1/γ)]

式中A、B為氣體常數

γ為二次電子發射系數。

合理設計可提高局部放電起始電壓30%以上。

● 三防處理工藝：針對戶外或惡劣環境應用，中心抽頭引出區域需進行特殊防護處理。典型工藝包括：

–等離子體清潔處理（去除表面污染物）

–硅烷偶聯劑涂覆（增強附著力）

–納米疏水涂層（接觸角>110°）
ASTM D7866測試表明，這種處理可使鹽霧耐受時間從500小時提升至2000小時。

5.機械可靠性與應力釋放工藝

高頻變壓器在運行中受到電磁力、熱應力和機械振動的綜合作用，中心抽頭引出端作為機械薄弱點需要特殊加固：

● 應變消除結構：中心抽頭引出線應設計"S"形應力釋放環（如圖4），其曲率半徑R滿足：

R ≥ 10d (d為導線直徑)

這種結構可將彎曲應力降低60-70%，通過MIL-STD-810G隨機振動測試（10-2000Hz，5Grms）。

● 熱機械匹配設計：中心抽頭引出材料的熱膨脹系數(CTE)應與PCB基板匹配。推薦使用以下材料組合：

–導體：鍍銀銅線（CTE 17ppm/°C）

–絕緣：聚四氟乙烯（CTE 100ppm/°C）

–過渡層：硅橡膠（CTE 300ppm/°C）
這種梯度CTE設計可消除80%以上的熱應力。

● 微運動防護技術：針對長期運行中的微動磨損，中心抽頭焊接點應采用：

–凹陷式焊盤設計（減少懸臂長度）

–錫銀銅(SAC305)焊料合金

–加固膠點（直徑≥2倍線徑）
JIS C5401測試顯示，這種設計可將機械壽命延長至100,000次熱循環。

6.測試與驗證的特殊要求

高頻變壓器中心抽頭的特殊工藝需要通過針對性的測試驗證，關鍵測試項目包括：

● 動態平衡測試：
使用網絡分析儀測量中心抽頭兩側繞組的對稱參數：

–電感偏差（<2%）

–Q值差異（<15%）

–自諧振頻率偏移（<5%）
測試頻率應覆蓋實際工作頻段（如100kHz-10MHz）。

● 局部放電測試：
依據IEC 60270標準，在1.5倍額定電壓下：

–局部放電量（<5pC）

–放電重復率（<1次/周期）

測試時中心抽頭應處于最不利位置（如彎曲狀態）。

● 加速老化測試：
組合環境應力測試條件：

      表2顯示全面的可靠性驗證要求

結語

高頻變壓器中心抽頭的引出工藝是影響整機性能的關鍵因素，需要綜合考慮電磁設計、熱管理、機械可靠性和生產可行性等多個維度。隨著寬帶隙半導體（如GaN、SiC）器件的普及，工作頻率不斷提高，對中心抽頭工藝提出更嚴苛要求。

制造商應密切關注國際標準更新（如IEC 62368-1:2023），持續優化工藝參數。建議采用數值模擬（如有限元分析）與實際測試相結合的方法，實現中心抽頭設計的最佳平衡。對于特殊應用場景（如航空航天或植入式醫療設備），可能需要開發定制化的解決方案。

如需了解更多高頻變壓器優化設計技術或獲取特定應用的工藝指南，歡迎隨時聯系我們的技術支持團隊。我們提供符合UL、CE、RoHS等國際認證的全系列高頻變壓器解決方案，滿足您最苛刻的應用需求。
