如何通過紅外熱成像儀提前發現變壓器繞組熱點？

—全球電力專家的關鍵技術解析

在變壓器全壽命管理中，繞組熱點溫度超標是導致絕緣劣化加速直至故障的核心誘因。全球電網故障統計顯示，超過35%的變壓器非計劃停運與繞組過熱直接相關。紅外熱成像技術憑借其非接觸、可視化、高靈敏度的優勢，已成為國際電力設備狀態監測(IEC 60478, IEEE C57.127)的核心手段。本文將深入解析如何系統性運用該技術實現熱點早期預警。

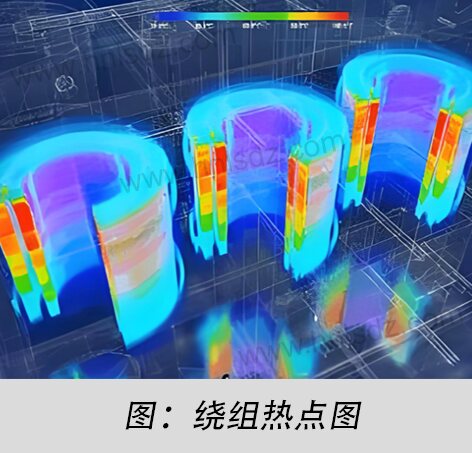

1.繞組熱點形成機制與紅外監測的科學基礎

根本成因：繞組熱點本質是局部電阻損耗劇增（焦耳熱）或散熱受阻區域。主要誘因包括：

?接觸電阻異常增大：繞組焊接點虛焊、螺栓連接松動、調壓開關觸頭磨損氧化等導致接觸電阻上升，電流通過時產生過量熱量（P = I2R）。

?導體缺陷：導線斷裂、絕緣層損傷導致電流分布畸變，局部電流密度劇增。

?磁路損耗集中：鐵心多點接地、硅鋼片短路、漏磁通在結構件（夾件、油箱）感應渦流。

?冷卻失效：油道堵塞、散熱器閥門誤關、冷卻風扇/油泵故障、油質劣化導致導熱能力下降。

紅外熱成像技術原理：所有高于絕對零度的物體均發射與其溫度和表面特性相關的紅外輻射能量。紅外熱像儀通過精密探測器捕捉物體表面的紅外輻射通量密度，并基于斯蒂芬-玻爾茲曼定律將其轉換為溫度分布圖像：

E = ε * σ * T?

?E：物體表面輻射通量密度 (W/m2)

?ε：材料發射率 (0 ≤ ε ≤ 1, 變壓器油或氧化金屬表面通常為0.85~0.95)

?σ：斯蒂芬-玻爾茲曼常數 (5.67 × 10?? W/(m2·K?))

?T：物體絕對溫度 (K)

表1：變壓器常見部件發射率參考值 (依據IEEE Std C57.127)

2.紅外熱成像檢測繞組熱點的最佳實踐流程（符合IEC 62446）

● 設備選擇與環境準備

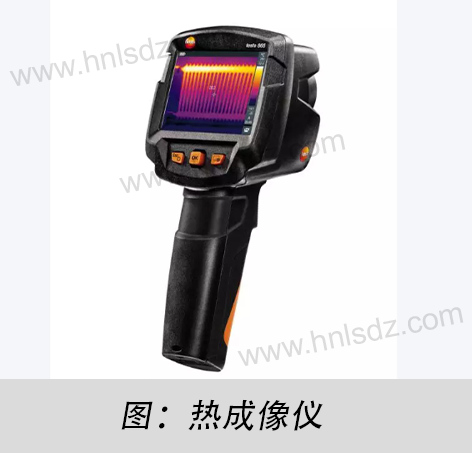

● 熱像儀要求：選用熱靈敏度(NETD) ≤ 0.05°C，空 間分辨率(IFOV) ≤ 1.5 mRad的中長波(3-5μm或8-14μm)機型。確保鏡頭視場角覆蓋目標區域。

● 環境優化：

–負荷條件：理想檢測負荷 ≥ 額定容量的40% （IEC 62446建議），確保損耗熱效應顯著可測。記錄實時負荷電流與油溫。

–環境干擾：避免強日光直射、雨雪霧天氣、強風 （>6級）。夜間無日照時段檢測效果最優。

–距離與角度：檢測距離控制在設備高度的3-5倍 （如15米）。鏡頭軸線與被測面法線夾角 ≤ 30°（否則需做發射率校正）。

● 全面掃描與關鍵區域聚焦

● 全局掃描：沿變壓器外殼進行系統性掃描，生成全景紅外圖譜。重點關注：

–高低壓套管根部及載流連接處

–冷卻器進出口油管及閥門區域

–油箱壁靠近繞組位置的區域（需結合結構知識）

–有載分接開關(OLTC)油箱及其驅動機構

● 熱點初判：識別出相對溫度顯著高于周邊區域 (> 5°C) 的異常點。

● 精確測溫與干擾排除

● 發射率校正：依據表1設置準確ε值。對新制或翻新設備，需獲取廠家涂層ε參數。

● 反射偽影消除：識別并屏蔽環境熱源（如太陽、暖通設備）在金屬表面的反射干擾。可臨時遮擋疑似反射源驗證。

● 油膜溫差補償：對套管等瓷件，考慮油膜導致的表面溫降（通常1-3°C）。

● 溫差分析與熱點評估

● 相對溫差計算 (ΔT_rel)：最核心診斷依據

ΔT_rel = (T_hotspot - T_reference) / (T_reference - T_ambient) × 100%

-T_hotspot：熱點最高溫度 (°C)
-T_reference：同工況下正?？杀炔课粶囟?(°C)（如同一母線排、對稱套管）
-T_ambient：環境溫度 (°C)

● 絕對溫度評估：參照設備絕緣耐熱等級（A級105°C, B級130°C等）。

表2：基于IEEE C57.91 & IEC 60599的熱點風險評估矩陣

3.超越基礎檢測：深度診斷與預測性維護策略

● 熱點溯源與故障模式識別

● 內部過熱特征：油箱壁呈現局部性高溫區（對應內部繞組位置），且升溫速率與負荷電流高度相關。伴隨頂層油溫異常升高。

● 外部連接故障：套管接線板、電纜終端、母線接頭處出現點狀/小范圍高溫，ΔT_rel通常很高 (>50%)。

● 冷卻失效特征：散熱器整體或部分溫度分布異常（如進出口溫差顯著減小、部分散熱管無溫升）。

● 趨勢分析與壽命評估

● 建立溫度基線：在新投運或大修后建立設備在典型負荷下的基準溫度分布圖。

● 量化溫升趨勢：每次檢測記錄關鍵點溫度及ΔT_rel，繪制趨勢曲線。溫升速率(°C/month)是預判故障的關鍵指標。

● 絕緣壽命損失計算：基于Arrhenius反應速率模型，熱點溫度每升高6°C（油浸式），絕緣紙壽命衰減約50% (IEEE C57.91)。

● 閉環維護決策支持

● 低/中風險熱點：結合油色譜分析(DGA)檢測是否有過熱性特征氣體(H2, CH4, C2H4, CO, CO2)異常增長。

● 高風險熱點：立即降低負荷并規劃停電。優先采用高頻局部放電檢測、繞組變形測試(FRA) 確認內部損傷程度。

● 外部連接故障：帶電處理（紅外指導下緊固螺栓）或短時停電打磨觸點。

4.國際視野：前沿技術融合與標準演進

歐美電網巨頭(BP, National Grid)已將紅外熱成像與光纖測溫(DTS) 技術融合應用：

● 紅外：全局快速掃描，定位異常區域。

● 光纖：在關鍵繞組內部嵌入傳感器，提供實時絕對溫度數據（精度可達±0.5°C）。

● AI輔助診斷：利用機器學習分析歷史紅外圖譜庫，自動識別異常模式并預警，如Google DeepMind在變電站監測中的實踐。

國際標準也在持續更新：

?IEC 62446-3 (2023新增草案)：專門規范紅外熱像儀在光伏與儲能電站的應用，包含變壓器檢測條款。

?ISO 18436-7：對熱像儀操作人員的資質認證提出更高要求。

全球知名認證機構Intertek的能源技術總監評論道：“紅外熱成像已成為變壓器預測性維護的基石技術。我們觀察到，嚴格執行紅外監測規程的變電站，其變壓器突發故障率下降可達70%。關鍵成功因素在于定期基線建立、精確發射率設定以及基于ΔT_rel的風險量化分析?！?/span>

結論：構建以紅外為核心的智能預警體系

紅外熱成像技術以其非接觸、全局可視化的核心優勢，成功將變壓器內部難以捉摸的電氣隱患轉化為直觀精確的溫度圖譜。通過科學設定發射率、遵循IEC/IEEE檢測規范、聚焦相對溫差(ΔT_rel) 這一核心診斷指標，并持續建立和追蹤溫度基線趨勢，運維團隊能夠顯著提前繞組熱點的預警窗口期。

在全球能源基礎設施可靠性要求日益提升的背景下，熟練應用紅外熱成像技術，并將其融入以預測性維護(Predictive Maintenance) 為核心的資產管理體系，已成為規避非計劃停運、優化全生命周期成本、保障電網安全穩定運行的行業最佳實踐。擁抱這項技術，您將獲得守護核心電力資產健康的主動權，有效延長設備服役壽命，最大化投資回報。立即行動，讓紅外熱成像成為您運維策略中不可或缺的“鷹眼”。
