銅包鋁線在變壓器中的應用：能否替代純銅線？哪些場景慎用？

在全球能源效率提升和成本優化的雙重驅動下，變壓器制造領域正積極探索新材料應用。銅包鋁線作為一種兼具成本優勢和導電性能的復合材料，近年來在變壓器設計中引起了廣泛關注。根據國際電工委員會(IEC 60317-32)和美國材料試驗協會(ASTM B566)標準，銅包鋁線已建立了完整的規范體系，但其在變壓器中的適用性仍存在諸多爭議。本文將深入分析銅包鋁線的技術特性，探討其替代純銅線的可行性，并明確指出需要謹慎使用的應用場景，為變壓器設計者和采購決策者提供全面的參考依據。

1.銅包鋁線的基礎特性與優勢

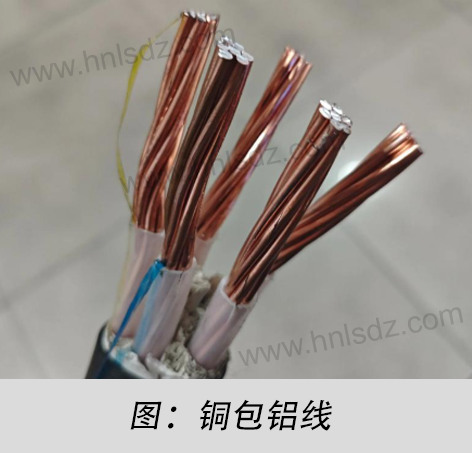

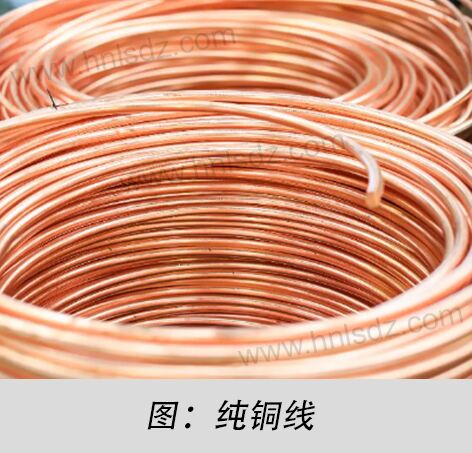

銅包鋁線的核心結構是在鋁芯表面通過冶金結合方式包覆銅層，這種設計巧妙結合了兩種金屬的互補特性。從微觀結構看，銅層通常占總截面積的10-30%，通過冷壓焊接或熱擴散工藝實現與鋁芯的牢固結合，界面剪切強度可達60MPa以上。這種復合結構帶來了以下幾方面的顯著優勢：

● 導電性能平衡：雖然鋁的導電率僅為銅的61%(以IACS計)，但由于高頻電流的趨膚效應(Skin Effect)，在高頻工況下電流主要集中于導體表層。銅包鋁線利用這一物理現象，使電流優先通過高導電率的銅層傳導。根據Maxwell方程組推導，趨膚深度δ計算公式為：

δ = √(2ρ/ωμ)

其中ρ為電阻率

ω為角頻率

μ為磁導率

當頻率達到1kHz時，銅的趨膚深度約為2.1mm，這意味著在適當直徑的銅包鋁線中，大部分電流將在銅層中流動，顯著降低整體交流電阻。

● 機械性能改善：純鋁線存在機械強度不足的問題，其抗拉強度約為70-100MPa，而銅包鋁線可達到150-200MPa。這是因?yàn)殂~層不僅提供了額外的強度，還約束了鋁芯的塑性變形。同時，銅層顯著改善了導線的可焊接性，解決了鋁線焊接需要特殊助焊劑的技術難題。

● 成本與重量?jī)?yōu)勢：在當前國際市場(根據LME數據)，銅價約為鋁的3.5倍。采用銅包鋁線可使材料成本降低30-50%，同時由于鋁的密度(2.7g/cm3)僅為銅的30%，還能減輕變壓器20-25%的重量，這對大型電力變壓器的運輸和安裝尤為重要。

表1：銅包鋁線與純銅線基本性能對比

2.銅包鋁線在變壓器中的適用場景

銅包鋁線在特定類型的變壓器中表現出良好的適用性，但這種適用性高度依賴于工作條件和設計要求。通過分析IEEE Std C57.18.10和IEC 60076系列標準，結合實際應用案例，可以明確以下適合采用銅包鋁線的場景：

● 高頻電子變壓器

開關電源變壓器(如PC電源、LED驅動電源)通常工作在20kHz-200kHz頻率范圍內。在此頻段，趨膚深度已減小到0.15-0.5mm，這意味著直徑1mm左右的銅包鋁線中，90%以上的電流將在銅層中傳導。實際測試表明，在100kHz工況下，適當設計的銅包鋁線繞組損耗僅比純銅線高8-12%，但成本可降低35%。TDK和Murata等知名電子元件制造商已在其部分高頻變壓器產品中采用此技術。

● 低壓配電變壓器

400V以下的配電變壓器對效率要求相對較低(通常η≥95%)，但價格敏感度高。銅包鋁線在此類應用中表現出良好的性價比，特別是在負載率常低于50%的場合。南非Eskom公司的研究表明，在630kVA以下配電變壓器中使用銅包鋁線，在15年生命周期內總擁有成本(TOC)可降低18-22%，這主要得益于材料成本節約和運輸安裝費用的減少。

● 臨時或移動供電設備

工程現場用臨時變壓器、車載移動變電站等對重量敏感的應用中，銅包鋁線的輕量化優勢尤為突出。美國軍方MIL-STD-704F標準認可的這種應用場景中，重量每減少1kg可節省約$150的運輸燃料成本。同時這類設備通常使用時間有限(3-5年)，不必考慮鋁的長期蠕變問題。

● 熱帶氣候應用

在東南亞、非洲等高溫高濕環境中，銅包鋁線表現出比純銅更好的耐腐蝕性。這是因?yàn)殂~鋁之間形成的電偶腐蝕(Galvanic Corrosion)電位差(0.2V)小于銅-氧化物之間的電位差(0.4V)。馬來西亞TNB公司的實地測試顯示，在沿海地區，銅包鋁線變壓器的繞組腐蝕速率比純銅低30-40%。

3.需要慎用的關鍵場景與技術限制

盡管銅包鋁線具有諸多優勢，但在某些嚴苛工況下仍存在明顯局限性，不當應用可能導致變壓器性能下降甚至早期失效。根據國際大電網會議(CIGRE) TB 642號技術報告，以下場景需特別謹慎：

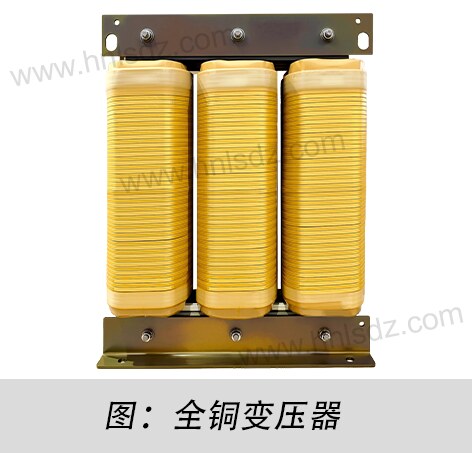

● 高壓大容量電力變壓器

110kV及以上電壓等級或50MVA以上容量的變壓器對繞組材料的機械強度和長期穩定性要求極高。銅包鋁線在此面臨三重挑戰：

（1）鋁的蠕變特性導致在長期機械應力下繞組變形風險增加，根據Larson-Miller參數計算，80℃下10萬小時后鋁的蠕變量是銅的3-5倍；

（2）大型變壓器短路電流可達額定值的25倍，銅包鋁線的抗短路能力通常比純銅低15-20%；

（3）溫度循環引起的銅鋁界面熱應力可能導致微觀裂紋，長期使用后接觸電阻增加。

● 極端溫度環境

北極地區(-40℃以下)或沙漠高溫環境(55℃以上)會加劇銅包鋁線的性能衰減。低溫下鋁的電阻溫度系數(0.00429/℃)比銅(0.00393/℃)更高，導致電阻變化更顯著；高溫則加速界面擴散，可能形成脆性CuAl?金屬間化合物。

挪威Sintef研究所的加速老化試驗表明，在-50至+80℃溫度循環下，銅包鋁線的疲勞壽命僅為純銅的1/3。

● 諧波污染嚴重電網

現代工業電網中諧波含量可能高達15-20%，這些高頻分量會引起附加渦流損耗。由于鋁芯的存在，銅包鋁線的渦流損耗系數(k_e)比純銅高1.3-1.8倍，計算公式為：

P_eddy = k_e·(f·B_m·d)2/ρ

其中f為頻率

B_m為磁通密度

d為導體尺寸

在THD>8%的場合，銅包鋁線變壓器的附加損耗可能導致溫升超過限值。

● 需要高過載能力場合

銅包鋁線的熱容比純銅低約60%，在短期過載時溫升更快。加拿大Hydro-Québec的測試數據顯示，150%負載下銅包鋁線變壓器的熱點溫度上升速度比純銅快40%，這限制了其在需頻繁過載的工業場景中的應用。

表2：銅包鋁線在不同場景下的性能風險評估

4.替代決策的技術經濟分析

判斷是否采用銅包鋁線替代純銅線需要系統的技術經濟評估，這涉及多參數的綜合考量。國際變壓器委員會提出的決策矩陣包含以下關鍵要素：

●全生命周期成本分析

除初始材料成本外，還需計算：

（1）電阻差異導致的運行能耗成本，公式為：

E_loss = (I2·R_CCA - I2·R_Cu)·LF·H·CE

其中LF為負載因子，H為運行小時數，CE為電價；

（2）維護成本差異，銅包鋁線變壓器通常需要更頻繁的緊固檢查；

（3）壽命終止殘值，銅的回收價值是鋁的2-3倍。

●效率與環保權衡

雖然銅包鋁線變壓器效率通常低0.3-0.8%，但其生產能耗(約15kWh/kg)顯著低于銅(約50kWh/kg)。歐盟Ecodesign Directive 548/2014建議，在碳排放敏感地區可適當接受小幅效率損失以換取制造階段的碳足跡降低。

●可靠性工程評估

采用FMEA(失效模式與影響分析)方法系統評估：

（1）銅鋁界面失效的檢測難度；

（2）故障后果嚴重度；

（3）現有保護系統的適應性。

通常建議在N-1冗余設計的系統中謹慎引入銅包鋁線設備。

●標準符合性驗證

不同地區標準對銅包鋁線的接受度各異。北美IEEE Std C57.18.10明確允許在特定條件下使用，而中國GB/T 1094.6則要求額外通過型式試驗。出口產品需特別注意DNV GL、UL等認證的特殊要求。

結論與建議

銅包鋁線作為變壓器繞組材料，在中小容量、高頻或成本敏感的應用中展現出良好的替代潛力，但其應用必須基于嚴謹?shù)募夹g(shù)經濟評估。我們建議：

1. 在1kVA-2.5MVA范圍內的配電變壓器、工作頻率>10kHz的電子變壓器中優先考慮銅包鋁線方案，可獲最佳性價比。

2. 對高壓(≥66kV)、大容量(≥50MVA)、高過載需求(>120%連續)或極端環境的應用，現階段仍應堅持使用純銅線以確?？煽啃?。

3. 采用銅包鋁線時，設計上需考慮：增加10-15%的散熱余量、采用低熱阻絕緣系統、優化繞組支撐結構以補償機械強度差異。

4. 建立專門的維護規程，重點關注：連接部位接觸電阻(建議每2年檢測)、繞組松動檢查(建議每5年進行)、熱點溫度監測(建議安裝光纖測溫)。

隨著銅包鋁冶金技術和界面處理工藝的進步(如納米晶銅層、梯度復合等技術)，其在高階變壓器應用中的性能瓶頸有望突破。建議設計人員持續關注ASTM B976/B976M等新標準的發展，在充分驗證的基礎上逐步擴展應用邊界，實現技術可靠性與經濟性的最優平衡。
