光伏逆變器變壓器的引出線為何要耐UV？

—深入解析關鍵防護需求

在光伏發電系統的核心區域，逆變器變壓器如同一位無聲的“能量翻譯官”，將太陽能板產生的直流電高效轉化為電網兼容的交流電。這一關鍵設備的長期穩定運行直接決定了整個電站的發電效率與投資回報。

然而，一個常被忽視卻至關重要的細節—變壓器引出線的耐紫外線（UV）能力，往往成為系統可靠性的潛在短板。本文將深入探討為何耐UV性能是光伏逆變器變壓器引出線不可或缺的“防護鎧甲”。

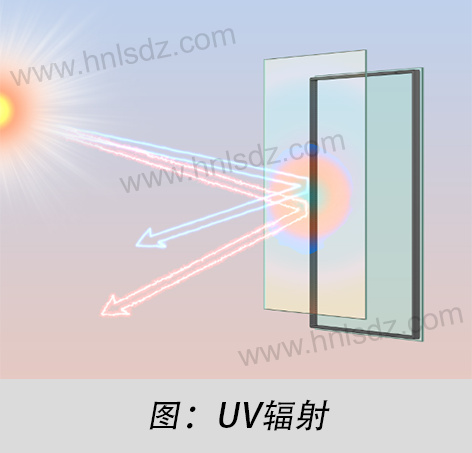

1.嚴酷挑戰：光伏環境中的UV輻射及其破壞力

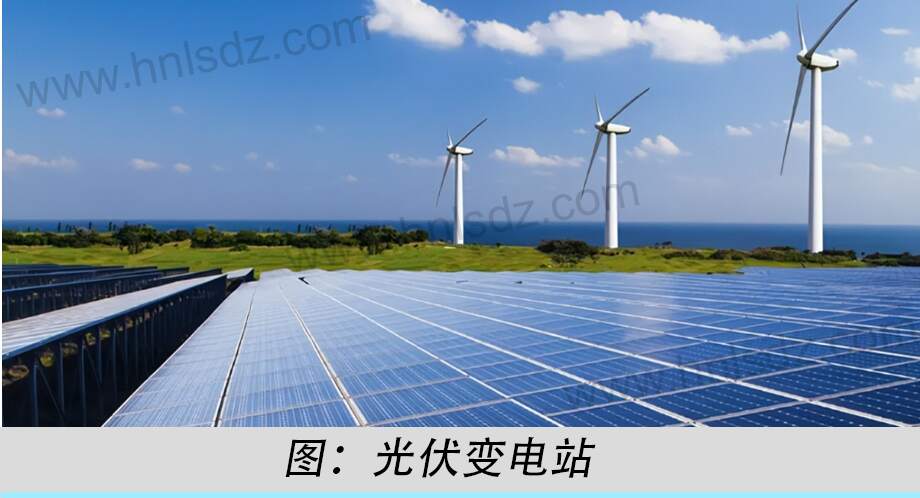

光伏電站大多安裝在開闊無遮擋的區域（如地面電站、工商業屋頂），以實現最大化的太陽光接收。這種布局使得系統中的設備，尤其是暴露在外的變壓器引出線電纜，長期直接暴露在強烈的太陽光下。

● 高強度與持續性UV輻射：

● 紫外線成分 (UV Component): 太陽光譜中，紫外線（特別是UV-A 315-400 nm 和 UV-B 280-315 nm）雖然只占約5-8%的總能量，但其光子能量高，具有極強的化學破壞潛力。

● 累積效應 (Cumulative Effect): 光伏系統設計壽命通常為25年或更長。在這漫長的服役期內，引出線電纜承受的是數萬小時不間斷的UV輻射照射。即使單日輻射強度看似不高，長期的累積效應也極為顯著。

● UV輻射對電纜絕緣材料的破壞機理：
UV輻射對高分子聚合物（如常用的PVC, XLPE, 硅橡膠等）的破壞是一個復雜的光氧化降解過程：

● 引發 (Initiation): 高能UV光子被材料分子吸收，足以打斷聚合物分子鏈中的化學鍵（尤其是C-H, C-C鍵），生成高活性自由基。氧氣（O2）的存在是此過程的關鍵因素。

● 鏈?zhǔn)椒磻?yīng) (Propagation): 生成的自由基極其活潑，迅速與周圍的氧氣分子反應，形成過氧自由基。這些過氧自由基又會攻擊鄰近的聚合物分子鏈，奪取氫原子，生成氫過氧化物和新的自由基，引發鏈?zhǔn)椒磻?yīng)。此過程導致分子鏈持續斷裂。

● 分子鏈斷裂與交聯 (Chain Scission & Crosslinking):

持續的鏈?zhǔn)椒磻?yīng)導致：

–主鏈斷裂 (Chain Scission): 聚合物分子鏈變短，材料整體分子量下降。

–（或）交聯 (Crosslinking): 在某些情況下，自由基也可能導致分子鏈之間形成新的連接（交聯），使材料變脆。

● 性能劣化 (Performance Deterioration): 上述分子結構的變化最終體現在材料宏觀性能的顯著劣化：

–脆化、開裂:分子鏈斷裂導致材料失去柔韌性，變得脆硬易碎。在風振、溫度變化引起的熱脹冷縮或安裝應力下，極易產生微裂紋甚至宏觀開裂。

–顏色變化:降解過程常伴隨發黃、變暗或粉化現象（“粉筆效應”）。

–機械強度下降:拉伸強度、斷裂伸長率等指標大幅降低，電纜護套/絕緣層易磨損、撕裂。

–電氣性能劣化:表面產生裂紋和微通道后，材料的絕緣電阻下降，介電強度降低，泄漏電流增大。更嚴重的是，裂紋和微孔為濕氣、灰塵和污染物提供了侵入通道，進一步加速絕緣劣化，并可能引發局部放電，最終導致絕緣擊穿、短路、甚至電弧起火等嚴重故障。

表：UV輻射導致電纜絕緣材料性能劣化的因果關系鏈

2.核心防護：耐UV材料與設計的關鍵作用

為了抵御上述嚴峻挑戰，光伏逆變器變壓器的引出線必須采用具備優異耐UV性能的特種電纜。其防護原理主要體現在材料配方和結構設計上：

● 高性能耐UV聚合物基材：

● 原理：選擇本身具有較高紫外光吸收閾值或較強分子鍵能的材料，減少UV光子引發降解的可能性。

● 常見材料：

–交聯聚烯烴 (XLPO / XLPE): 通過交聯改善耐熱、耐環境應力開裂性，配方中需添加足量高效UV穩定劑。

–硅橡膠 (Silicone Rubber): 以無機Si-O-Si為主鏈，鍵能遠高于有機物的C-C鍵，天生具有極佳的耐候性和耐UV性，耐高低溫范圍寬（-60°C至+180°C+），柔韌性保持好。是高端光伏應用的首選之一。

–氟塑料 (如ETFE): 具有卓越的耐化學性、耐高溫性和近乎完美的耐UV性（C-F鍵能極高）。常用于要求苛刻的環境。

● 效果：這些基材本身對UV輻射的初始抵抗能力更強，為整個防護體系打下堅實基礎。

● 高效UV穩定劑系統：

● 原理：即使是最好的基材，在長期強UV下也需要額外保護。UV穩定劑通過不同機理協同工作：

–紫外線吸收劑 (UVA - Ultraviolet Absorbers): 作用如同“內部防曬霜”。其分子能優先高效吸收高能量的UV光子（吸收光譜覆蓋UV-A/B），并將吸收的能量以無害的低熱量形式（熱能）釋放出去，阻止UV光子被聚合物分子吸收。常見類型如苯并三唑類、二苯甲酮類。

–受阻胺光穩定劑 (HALS - Hindered Amine Light Stabilizers): 這是最關鍵的耐UV組分。HALS本身不吸收UV光，而是作為“自由基清除劑”。它們能高效捕獲并中和光氧化過程中產生的破壞性自由基（如烷基自由基R?， 過氧自由基ROO?），中斷鏈?zhǔn)椒磻?yīng)，顯著延緩材料降解。其作用具有再生循環特性，提供長期保護。

–淬滅劑 (Quenchers): 較少單獨使用，主要作用是將聚合物分子吸收激發態的能量轉移走并耗散掉。

● 協同效應 (Synergistic Effect):一個精心配方的穩定劑體系通常包含UVA和HALS。UVA是第一道防線，減少UV侵入；HALS作為第二道防線，清除漏網的自由基。兩者協同提供1+1>2的保護效果。

● 效果：足量、匹配的高效穩定劑系統是保證電纜在25年+生命周期內抵抗光氧老化、保持機械和電氣性能穩定的核心關鍵。劣質電纜往往在此項偷工減料。

● 優化的護套層厚度與結構：

● 原理：UV降解通常從材料表面開始，逐漸向內部滲透。增加耐UV護套層的厚度，相當于為內部的絕緣層和導體設置了更厚的防護屏障，延緩了UV破壞到達關鍵絕緣層的時間。

● 結構設計：對于特別嚴酷的環境（如沙漠、高原），可采用雙層護套結構：外層使用高濃度耐UV材料（如含炭黑）作為犧牲層，內層則側重于其他性能（如阻燃、耐油）。

● 效果：延長了電纜的整體耐候壽命，為核心絕緣層提供更可靠的保護。

表：光伏逆變器變壓器引出線常用耐UV電纜材料對比

3.標準保障：國際規范對耐UV性能的嚴苛要求

為確保全球光伏應用的安全性與可靠性，相關國際標準對電纜（包括變壓器引出線）的耐UV性能提出了明確且嚴格的測試要求。合規性認證是選擇電纜時不可或缺的環節。

● 核心標準 (Core Standards):

● IEC 62930 (Ed 1.0 & 2.0):這是專門針對“額定電壓1.5kV直流光伏系統用電纜”的國際標準。其最新版（Ed 2.0）大大強化了耐UV測試要求。

● UL 4703:北美市場廣泛認可的“光伏線纜調查大綱”標準。

● EN 50618 (歐洲):基于IEC 62930 Ed 1.0，但被更新的IEC 62930 Ed 2.0取代趨勢明顯。

● 通用耐候性標準:如 IEC 60068-2-5 (試驗 Sa: 模擬地面上的太陽輻射) 或 UL 1581 Sec 1200 (UV Exposure Test) / UL 746C (Polymeric Materials - Use in Electrical Equipment Evaluations) 也常被引用或作為基礎測試方法。

● 關鍵測試方法 (Key Test Methods) - 以 IEC 62930 Ed 2.0 為例：

● 測試原理：將電纜樣品暴露在受控的、強化的UV輻射、高溫和濕度循環環境中，模擬加速老化過程。

● 測試條件(典型)：

-UV輻射源:通常使用氙燈（模擬全光譜太陽光）或特定波長的UV熒光燈管。

-輻射強度:嚴格控制在相關波長范圍內（如IEC要求UV波段（280-400nm）輻照度達到規定值，通常遠高于自然平均水平）。

-溫度:高溫階段可達（黑標溫度）100°C+，低溫或凝露階段。

-濕度:周期性引入高濕度（如冷凝或噴淋）。

-測試周期:IEC 62930 Ed 2.0要求進行1000小時或更長時間的嚴苛測試（遠超舊版標準）。

● 考核指標(Pass/Fail Criteria):測試后，電纜樣品必須滿足：

-目視檢查:不允許出現嚴重的裂紋、粉化、發粘、起泡、變色（超出規定范圍）。

-機械性能:斷裂伸長率（Elongation at Break）的保留率必須大于規定值（如IEC 62930 Ed 2.0要求>70%）。這是衡量材料是否脆化的最直接、最關鍵指標！抗張強度保留率通常也有要求。

-電氣性能:必須通過規定的電壓試驗（如工頻耐壓或直流耐壓），證明絕緣完整性未受破壞。

● 意義：通過這些嚴苛的加速老化測試，能夠相對可靠地模擬和預測電纜在實際戶外環境中長期（如25年）暴露于UV輻射下的性能表現和耐久性。選擇明確標識符合最新國際標準（如IEC 62930 Ed 2.0, UL 4703） 的電纜，是保障變壓器引出線長期耐UV性能的最重要依據。

4.運維與選型：保障長期耐UV性能的關鍵行動

● 嚴格遵循規范選型：

● 行動：明確要求電纜供應商提供符合IEC 62930 Ed 2.0 (全球通用) 或 UL 4703 (北美市場) 等適用標準的完整認證報告，并核實報告的有效性與測試項目的完整性（特別是耐UV測試部分）。

● 原因：認證是產品性能達標的獨立第三方證明。符合最新標準是滿足25年壽命期耐UV需求的最低門檻。切勿僅憑價格或供應商口頭承諾選擇電纜。

● 材料考量：根據項目所在地的氣候嚴酷程度（UV強度、溫濕度、污染）和預算，參考上文材料對比表選擇最合適的耐UV材料類型（XLPO, 硅橡膠等）。

● 規范安裝：

● 行動：即使是最好的電纜，也需避免在安裝過程中對其施加過度彎曲、拉伸或機械損傷。確保彎曲半徑符合制造商要求。在可能暴露的走線路徑，盡量利用線槽、橋架或?qū)Ч芴峁╊~外物理防護。

● 原因：安裝損傷會嚴重削弱電纜護套/絕緣層的完整性，為未來UV老化引發的開裂埋下隱患或提供起點。額外的物理防護層能顯著減少直接日曬和機械磨損。

● 定期檢查與維護：

● 行動：將變壓器引出線等暴露電纜納入電站定期巡檢范圍。重點關注：

?目視變化：嚴重的變色（發白、發黃加深）、粉化、表面裂紋。

?觸感變化：硬化、脆化（嘗試輕輕彎曲，看是否易裂）、發粘。

?結構損傷：磨損、割傷、動物啃咬痕跡。

● 原因：早期發現劣化跡象，可以在問題惡化導致電氣故障（短路、接地）或安全事故（火災）發生前，及時進行預防性維護或更換，避免更大的發電損失和安全風險。檢查應特別關注連接端子處（應力集中點）和完全暴露無遮擋的線段。

結論：耐UV性能—光伏電站可靠運行的隱形守護者

光伏逆變器變壓器的引出線，作為能量傳輸?shù)年P(guān)鍵環節，其長期暴露在戶外嚴酷環境中的特性，使得卓越的耐紫外線（UV）能力成為一項不可或缺的核心性能要求。強烈的太陽UV輻射通過引發高分子材料的光氧化降解反應，最終可能導致電纜絕緣層脆化、開裂、電氣性能喪失，進而引發短路、停機甚至火災風險。

通過選用高性能耐UV基材（如硅橡膠、優質XLPE）、添加足量高效的UV穩定劑系統（特別是HALS）、結合合理的護套厚度與結構設計，并嚴格遵循最新的國際標準（如IEC 62930 Ed 2.0, UL 4703）進行選型認證，才能為引出線提供可靠的25年+生命周期防護。規范的安裝和定期的維護檢查是保障這一性能持續有效的關鍵環節。
